LD Systems ZONE 423 19" 2-Zonen-Mischer 2U

LD Systems Zone 423 2-Zonen-Mischer

Der ZONE 423 ist ein voll ausgestatteter Zonenmischer mit 4 Line- und 2 Mikrofonkanälen, der einem Master- und einem Zonenausgang zugewiesen werden kann, sowie Eingängen für ein externes Notfalldurchsagesystem und ferngesteuerter Stummschaltung. Durch vielseitige Anschlussmöglichkeiten ist das kompakte 2HE-Rackgerät die perfekte Schaltzentrale für Beschallungsanlagen in Gastronomiebetrieben, Clubs, Hotels, Fitnesscentern und eignet sich auch hervorragend für Präsentationen und DJs.

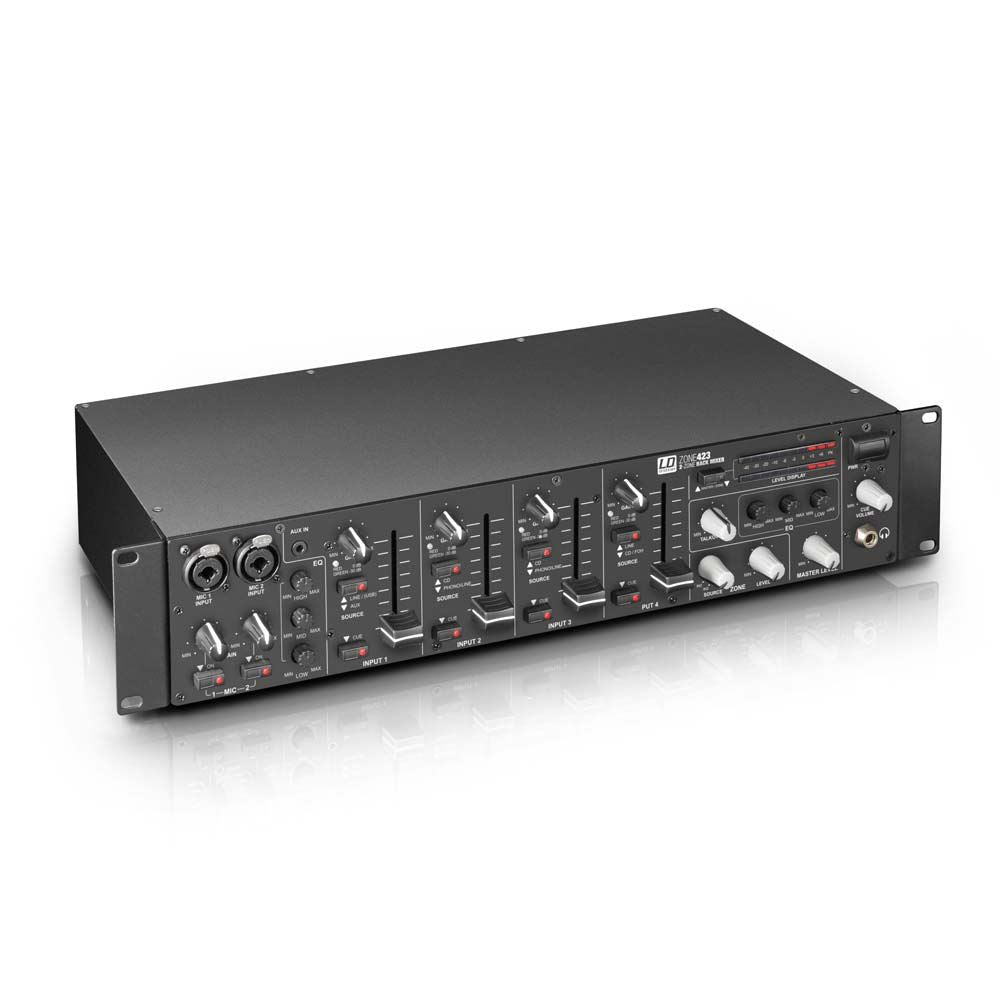

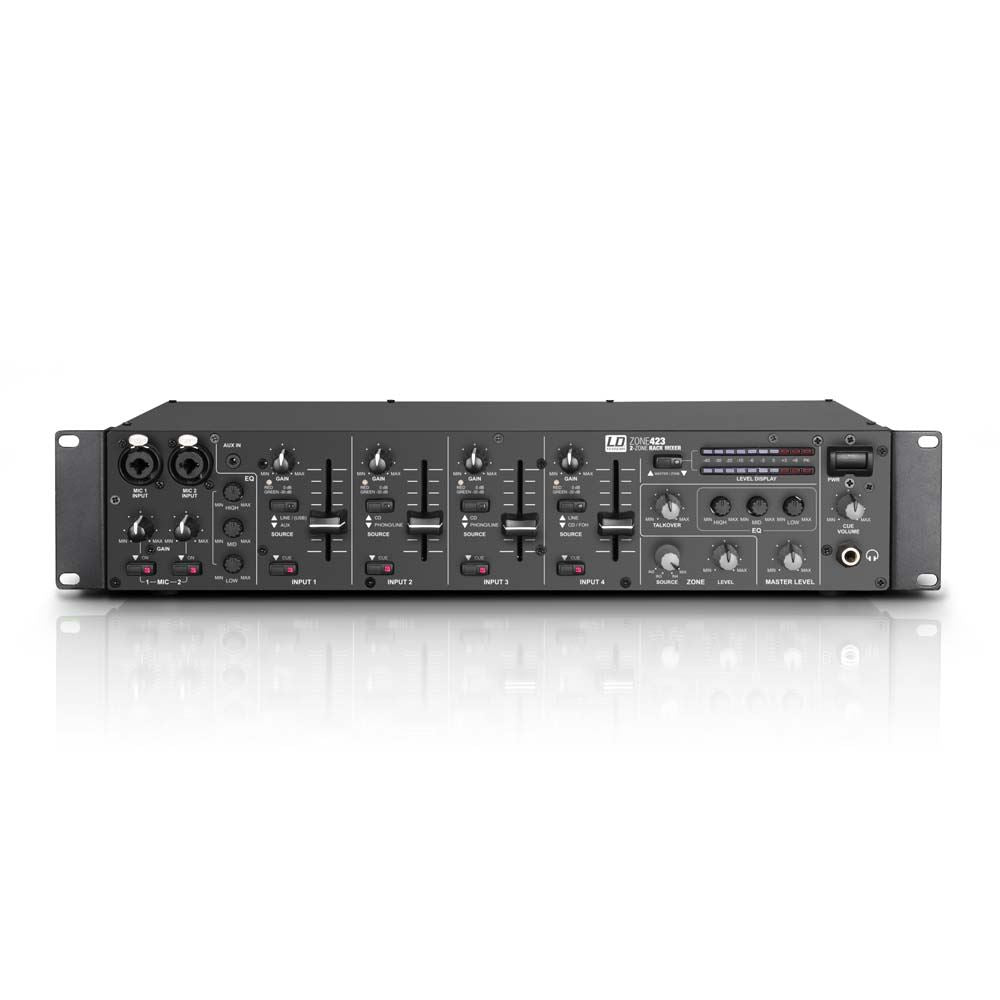

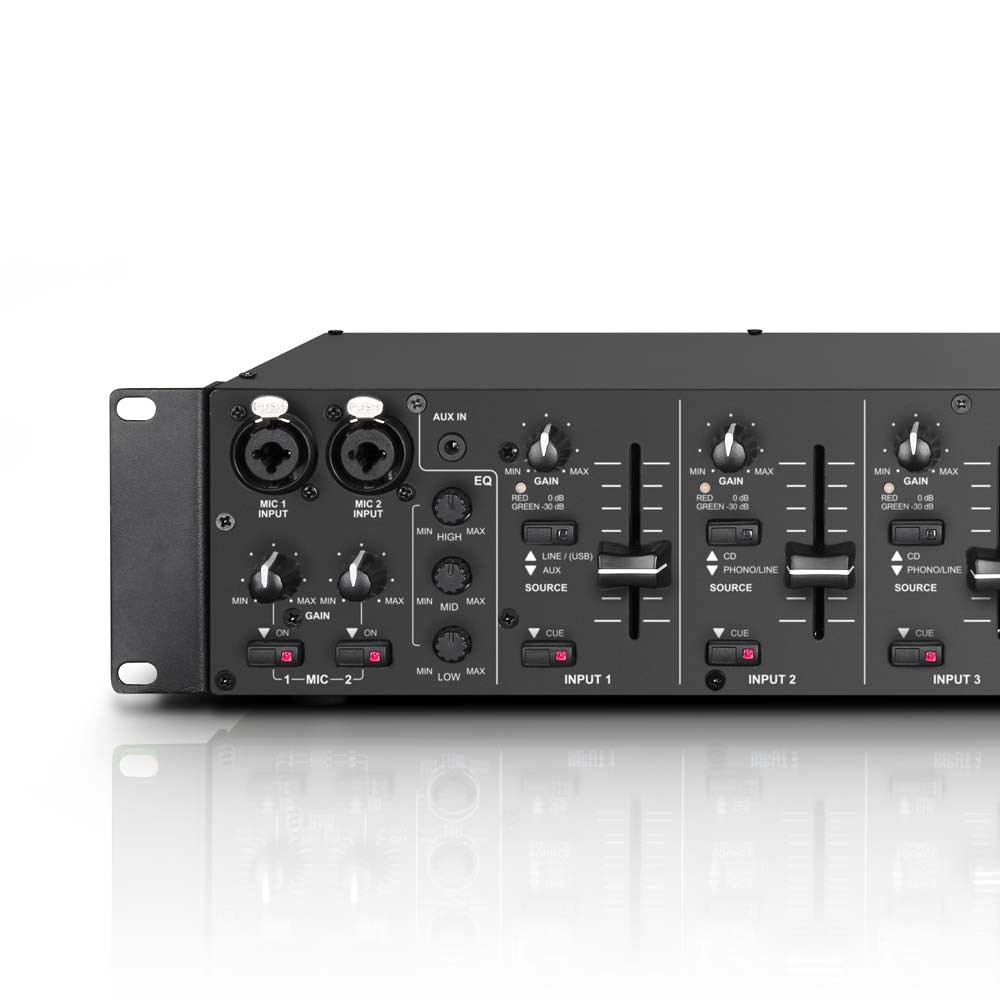

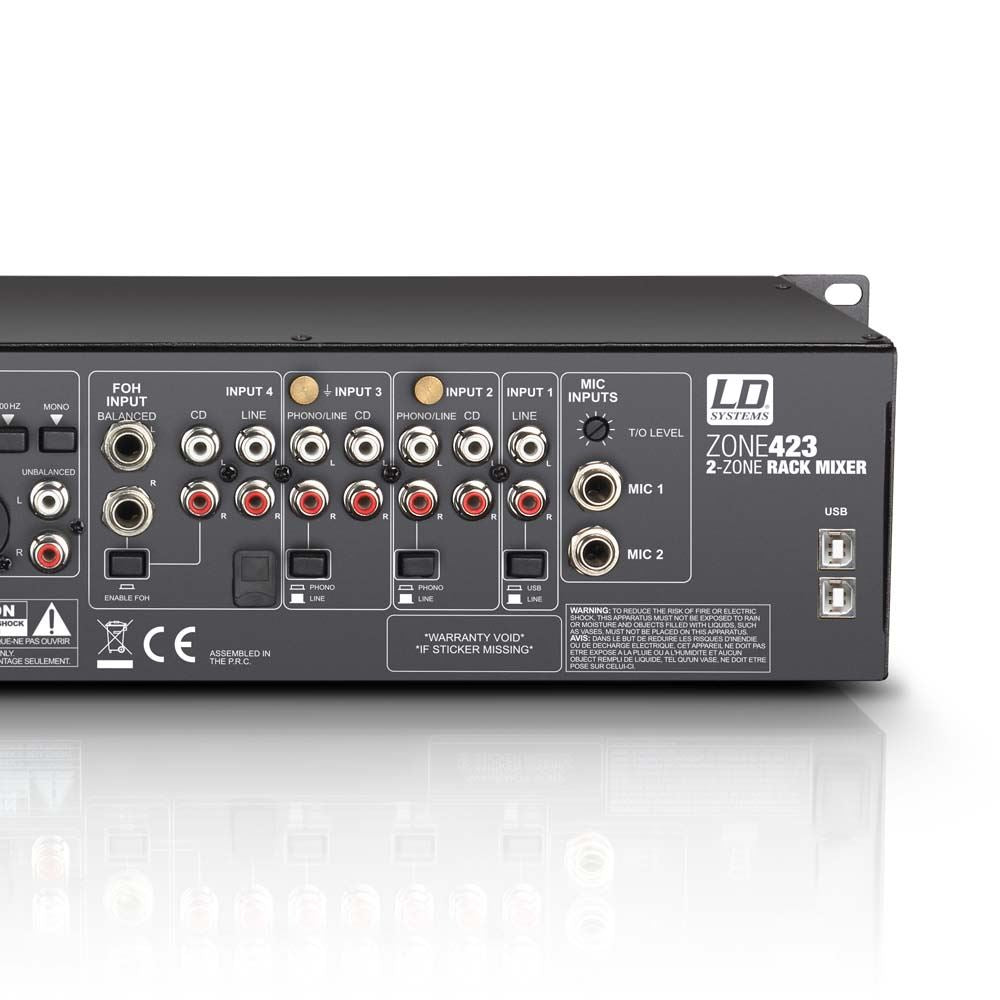

Neben den beiden symmetrischen Mikrofoneingängen mit variablem Gain- und Talkover-Pegel, 12V-Phantomspeisung und einem gemeinsamen 3-Band-EQ bietet der ZONE 423 Line-, Phono- und Aux-Stereo-Anschlüsse im RCA-Format, einen FOH- Eingang mit symmetrischen Stereo-Klinkensteckern sowie einem USB- und 3,5-mm-Miniklinkenstecker. Der USB-Anschluss dient als Stereo-Ein- und Ausgang und ermöglicht die Nutzung des Mixers als externes Audio-Interface. Die vier Eingangskanäle verfügen über individuelle Gain-Regler mit Signal- und Spitzenwertanzeige, 45-mm-Fader zum Einstellen der Lautstärke und Cue-Tasten.

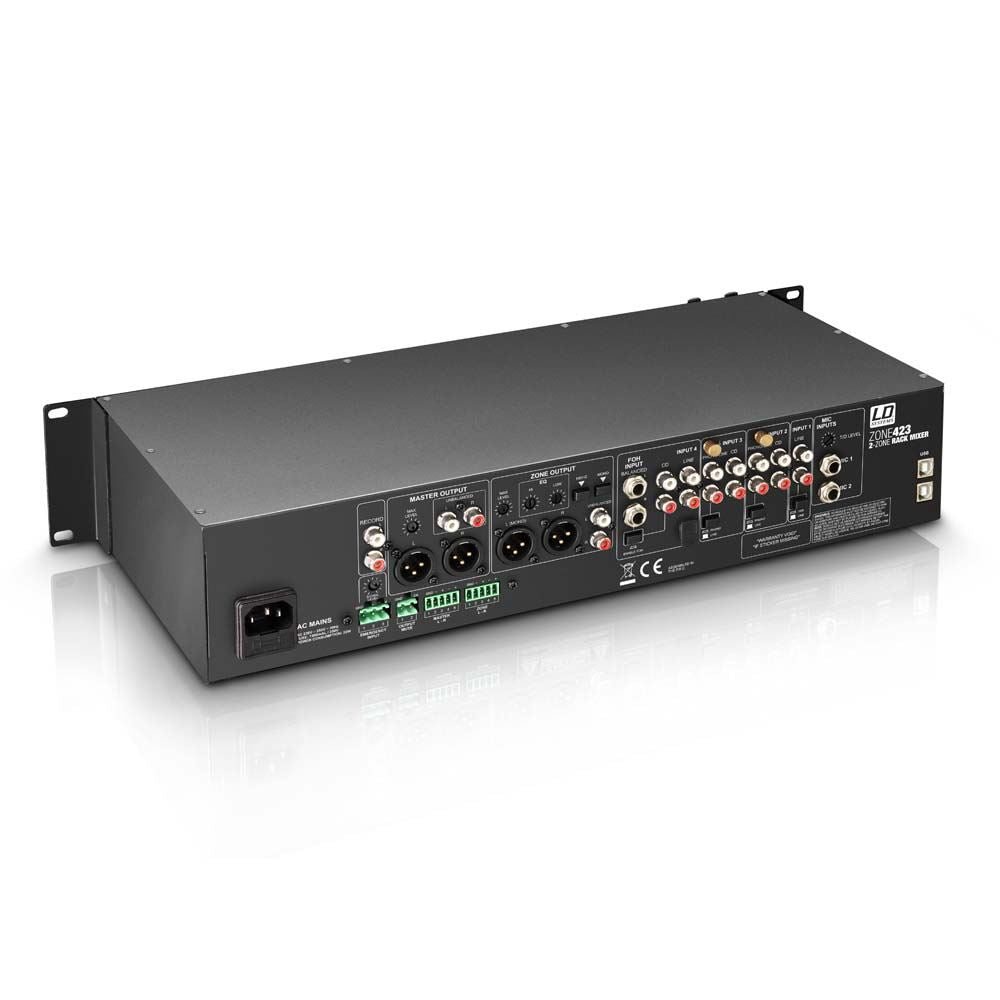

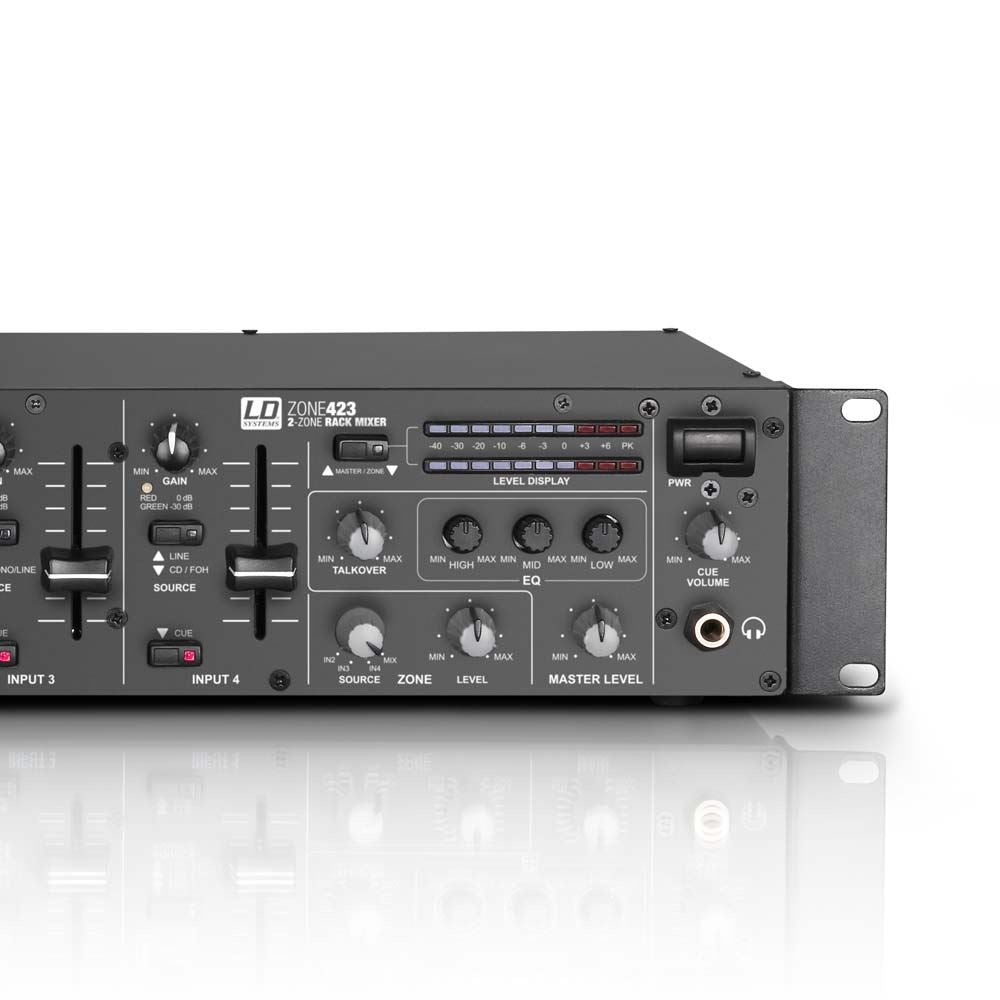

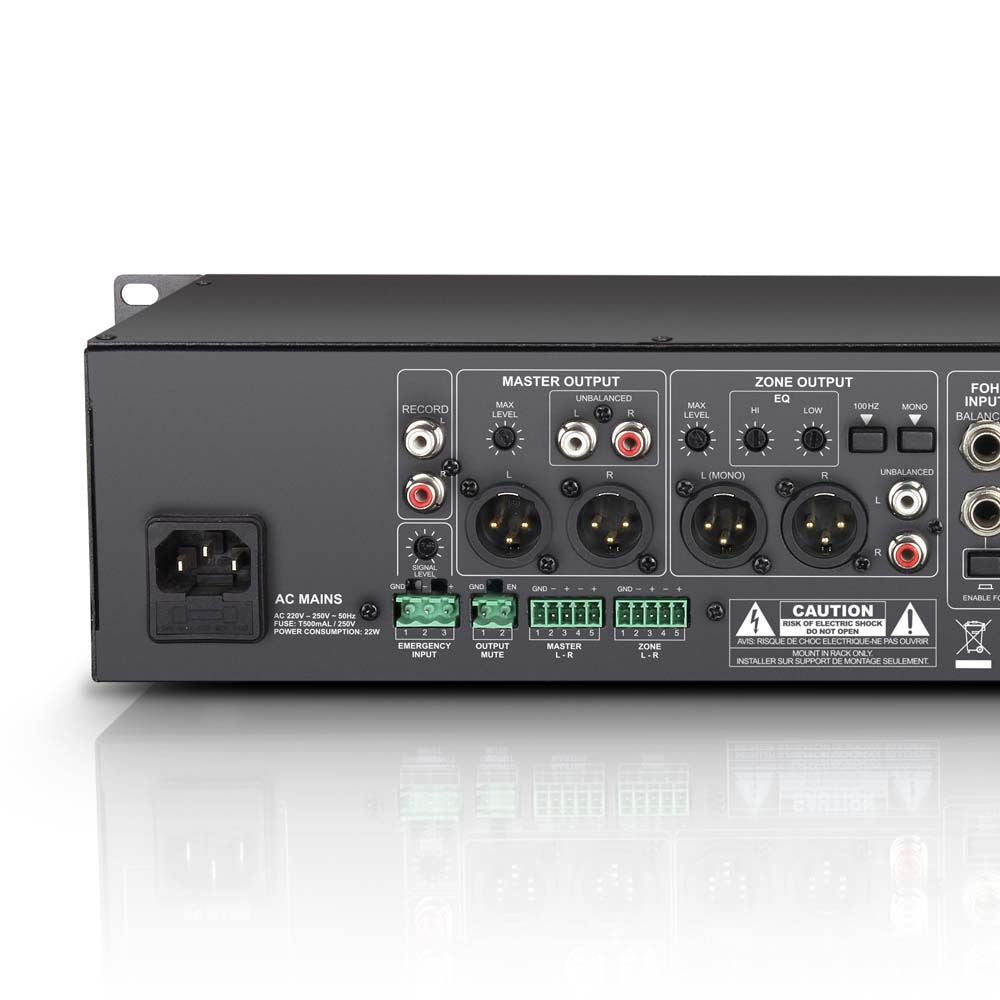

Die Master- und Zonensektionen verfügen jeweils über einen eigenen EQ, symmetrische XLR- und unsymmetrische Cinch-Ausgänge: der Master-Ausgang über Klemmleistenanschlüsse und der Zonenausgang über einen Mono-Summenschalter und einen 100-Hz-Hochpassfilter. Die Stereopegelanzeige kann auf Master oder Zone eingestellt werden, und der maximale Ausgangspegel kann für beide auf der Rückseite des Mischpults voreingestellt werden. Neben einem regelbaren Kopfhöreranschluss zum Vorhören verfügt der ZONE 423 auch über einen Aufnahmeausgang.

Spezifikationen
Produkttyp: Mixer
Typ: Installationen, Stereo
Anzahl der Zonen: 2 (Master, Zone)
Typ: Installationen, Stereo
Einbauhöhe: 2 HE
Gesamte Eingangskanäle: 6 (2x Mikrofon, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2 (mit Phantomspeisung 12 V)
Mikrofonkanalanschlüsse: 6,3-mm-Stereo-Klinkenstecker (symmetrisch), XLR
Mikrofonkanalsteuerung: 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level, Gain, Ein/Aus
Anzeigeelemente der Mikrofonkanäle: Ein-LED
Eingangsimpedanz der Mikrofonkanäle: 4 kOhm
Eingangsempfindlichkeit der Mikrofonkanäle: 8 mV
Mikrofonkanäle THD: 0,07 %
Line-Kanäle: 4 (Eingang 1: USB/Line, Eingang 2 + 3: Line/Phono/CD, Eingang 4: Line/FOH)
Line-Eingangsanschlüsse: Eingang 4: 4 x Cinch + 2 x 6,3-mm-Klinke, Eingang 1: 2 x Cinch + 3,5-mm-Stereo-Klinke + USB, Eingang 2 + 3: 4 x Cinch
Steuerelemente für den Line-Kanal: Cue, FOH aktivieren, Gain, Pegel, Quelle
Anzeigeelemente des Line-Kanals: Cue-LED, Signal/0 dB-LED
Eingangsimpedanz des Line-Kanals: (Phono) 60 kOhm, 6 kOhm
Eingangsempfindlichkeit der Line-Kanäle: (Phono) 10 mV, 1 V
Line-Kanäle THD: (Phono) 0,05 %, 0,03 %
Eingangsempfindlichkeit AUX/Line: 3 V
Line-Ausgänge: 3 (Master – Stereo, Zone – Stereo/Mono, Rec – Stereo)
Ausgangsanschlüsse Master: 2 x XLR (symmetrisch), RCA (x2), Klemmenblock
Master-Regler: EQ Hi, EQ Low, EQ Mid, Level, Max. Ebene
Master-Anzeigeelemente: 2 x 10-Segment-Pegelmesser (umschaltbar Master/Zone)
Master-Ausgangspegel: (symmetrisch) 21 dBu, (unsymmetrisch) 18 dBu
Zonenausgangsanschlüsse: 2 x XLR (symmetrisch), RCA (x2), Klemmenblock
Zonensteuerung: 100 Hz Hochpass, EQ Hi, EQ Low, Level, Max. Pegel, Mono, Quelleneingang 2 – 4/Mix
Zonenanzeigeelemente: 2 x 10-Segment-Pegelmesser (umschaltbar Master/Zone)
Zonen-Ausgangspegel: (symmetrisch) 21 dBu, (unsymmetrisch) 18 dBu
Ausgangsanschlüsse Rec: 2 x RCA
Kopfhörerausgang: 1
Kopfhörerausgang: 6,3 mm TRS
Steuerelemente für den Kopfhörerausgang: Cue-Lautstärke
Kopfhörer-Ausgangsspannung: (@ 32 Ohm) 1,2 V
Zusätzliche Eingänge: 2 (Notfalleingang, Ausgangsstummschaltung)
Anschlüsse Zusätzliche Eingänge: Klemmenblock
Zusätzliche Eingabesteuerung: Level-Notfalleingabe
Eingangsempfindlichkeit Noteingang: 5 V
Zusätzliche Bedienelemente: Netzschalter
Zusätzliche Anzeigeelemente: Power-LED
Betriebsspannung: 220 - 250 V AC, 50 Hz
Netzanschluss: IEC-Stromanschluss
Stromverbrauch: 22 W
Sicherung: T 500 mA / 250 V
Breite: 483 mm
Höhe: 89 mm
Tiefe: 210 mm
Gewicht: 3,3 kg
Zubehör (im Lieferumfang enthalten): Netzkabel, Klemmenblöcke
