LD Systems ZONE 622 19" 2-Zonen-Mischer 1U

LD Systems ZONE 622 2-Zonen-Mischer

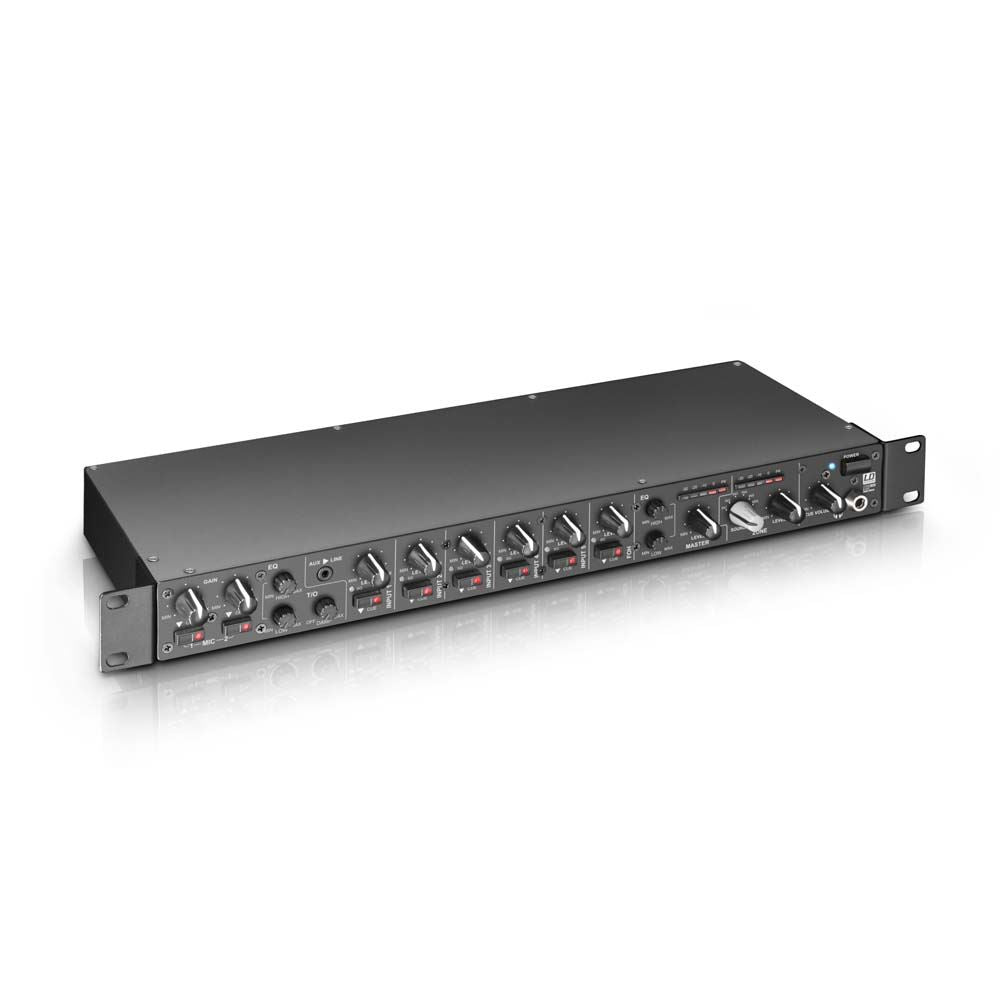

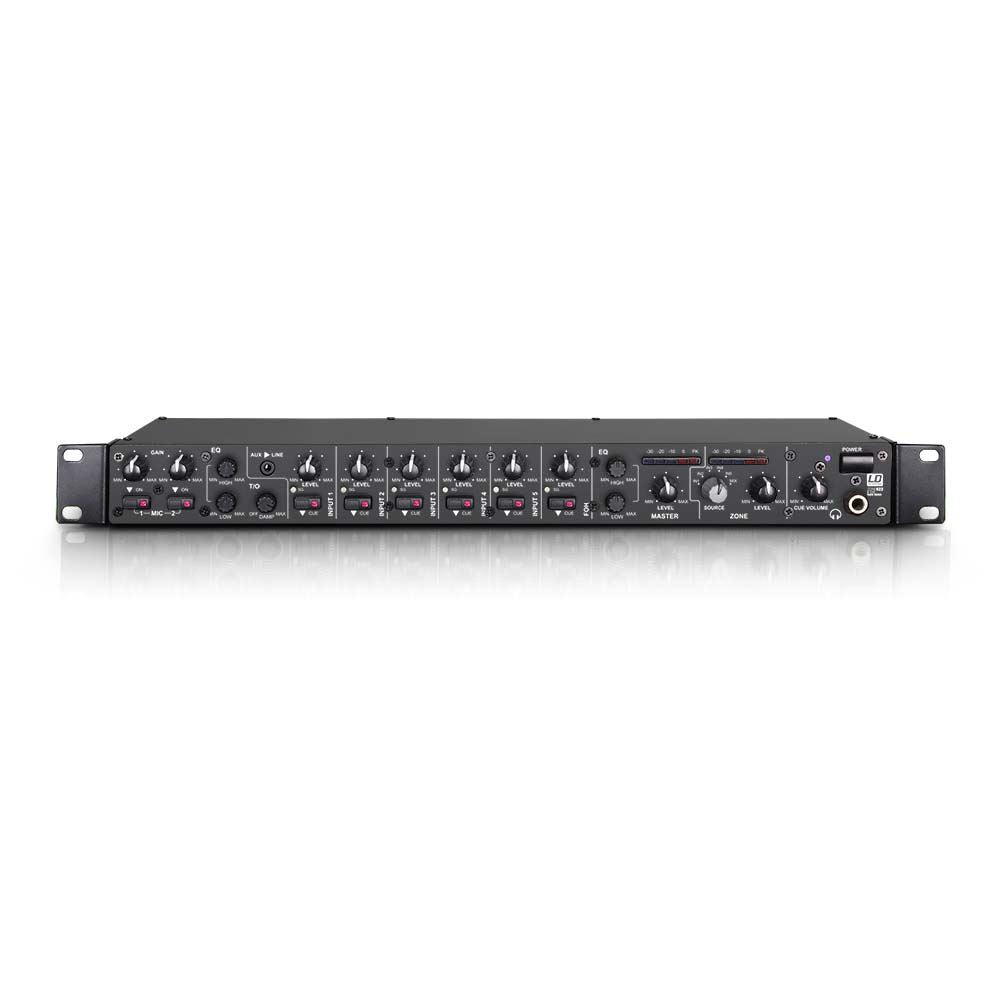

Der ZONE 622 ist ein besonders kompakter 1HE-Zonenmischer mit 6 Line- und 2 Mikrofonkanälen, der einem Stereo- oder einem Mono-Masterausgang zugeordnet werden kann. Das Gerät verfügt über alle wesentlichen Funktionen, einen Eingang für ein externes Notrufsystem mit eigener Lautstärkeregelung und einen Anschluss zur ferngesteuerten Schaltstummschaltung. Das ZONE 622 eignet sich als Beschallungssystem für separate Zonen in Restaurants, Clubs, Hotels, Fitnesscentern und für Präsentationen.

Die beiden symmetrischen Mikrofonkanäle mit Stereo-Klinkeneingängen sind mit Reglern für Gain, Talkover-Lautstärke, Talkover-Dämpfung, 12-V-Phantomspeisung und einem gemeinsamen 2-Band-EQ ausgestattet. Über die Line-Kanäle 1 und 2 können auch unsymmetrische Mikrofone angeschlossen werden, Kanal 6 ist speziell für symmetrische FOH-Signale ausgelegt. Die Stereo-Eingangskanäle des ZONE 622 verfügen über eine Cue-Taste und eine Signalanzeige zur Lautstärkeregelung, und die Kanäle 1-5 verfügen über einen zusätzlichen Gain-Trimmer. Darüber hinaus verfügt der Zonenmixer über einen 3,5-mm-Miniklinkeneingang und einen USB-Anschluss, der als Stereo-Eingang und -Ausgang (Recording Out) verwendet wird. So können Sie das ZONE 622 als externes Audio-Interface nutzen.

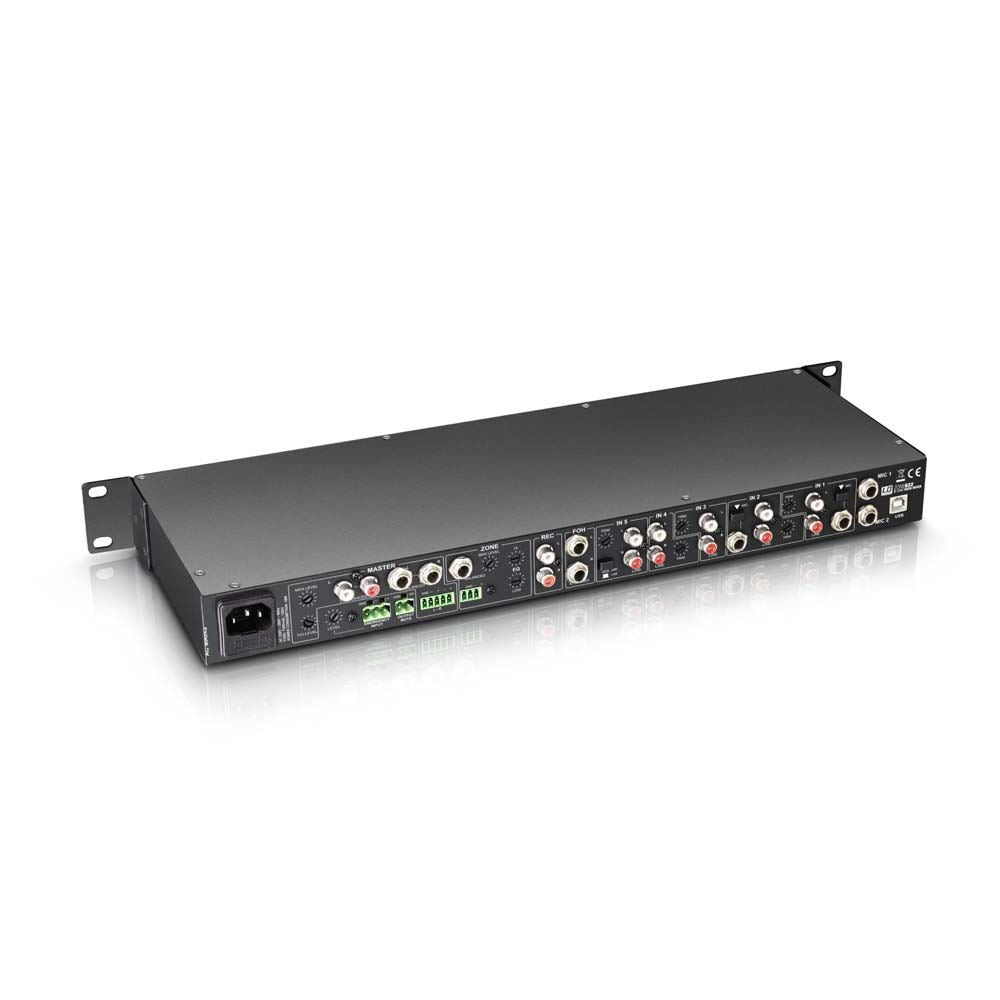

Die Stereo- und Mono-Ausgangssektionen verfügen über eigene Anzeigen, 2-Band-EQ, Trimmer zur Einstellung des maximalen Ausgangspegels sowie elektronisch symmetrierte Klinkenstecker und Klemmleistenanschlüsse. Darüber hinaus verfügt der Stereoteil über unsymmetrische Cinch-Buchsen. Ein regelbarer Kopfhöreranschluss zum Vorhören und ein Aufnahmeausgang runden die Ausstattung des ZONE 622 ab.

Spezifikationen
Produkttyp: Mixer
Typ: Installationen, Stereo
Anzahl der Zonen: 2 (Master, Zone)
Typ: Installationen, Stereo
Einbauhöhe: 1 HE
Gesamte Eingangskanäle: 8 (2x Mikrofon, 2x Mikrofon/Line, 3x Line, 1x FOH)
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2 (mit Phantomspeisung 12 V)
Mikrofonkanalanschlüsse: 6,3-mm-Stereo-Klinkenstecker (symmetrisch)

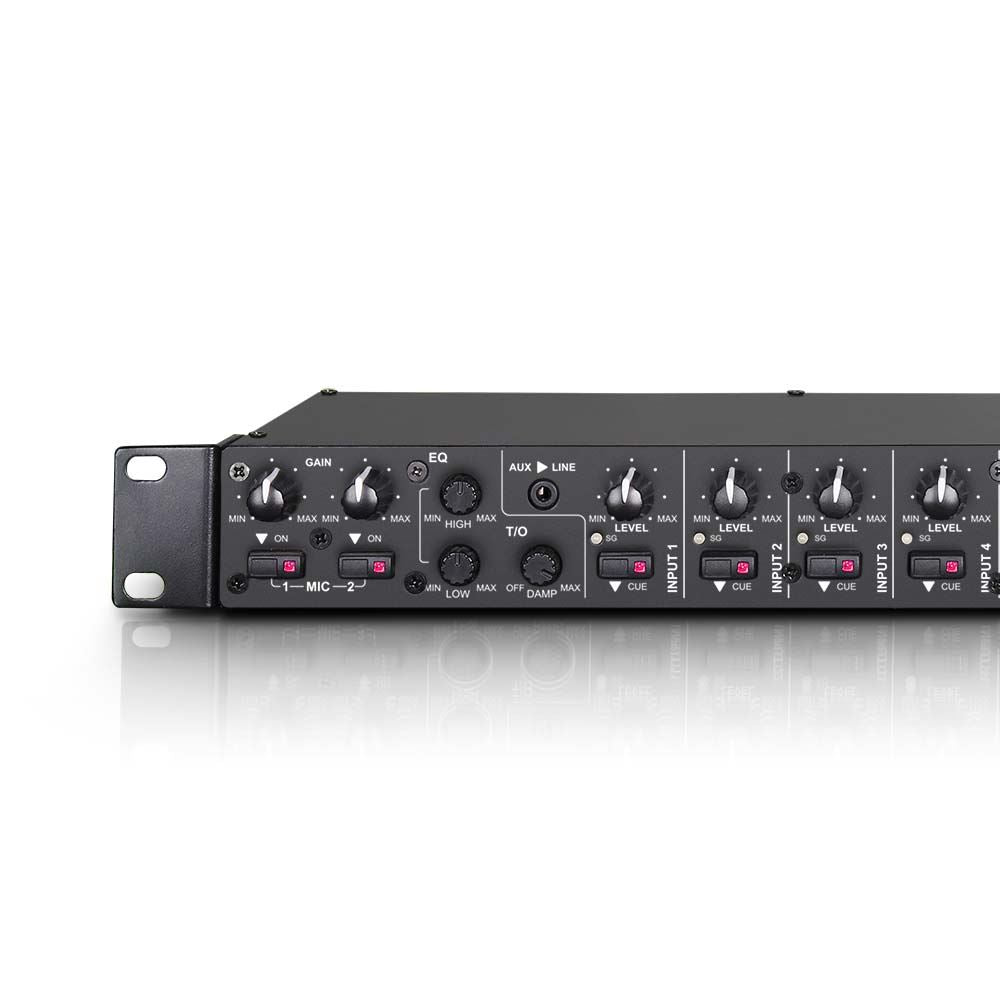

Mikrofonkanalsteuerung: 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level, Gain, Ein/Aus
Anzeigeelemente der Mikrofonkanäle: Ein-LED
Eingangsimpedanz der Mikrofonkanäle: 4 kOhm
Eingangsempfindlichkeit der Mikrofonkanäle: 6,1 mV
Mikrofonkanäle THD: 0,08 %
Line-/Mikrofonkanäle: 2

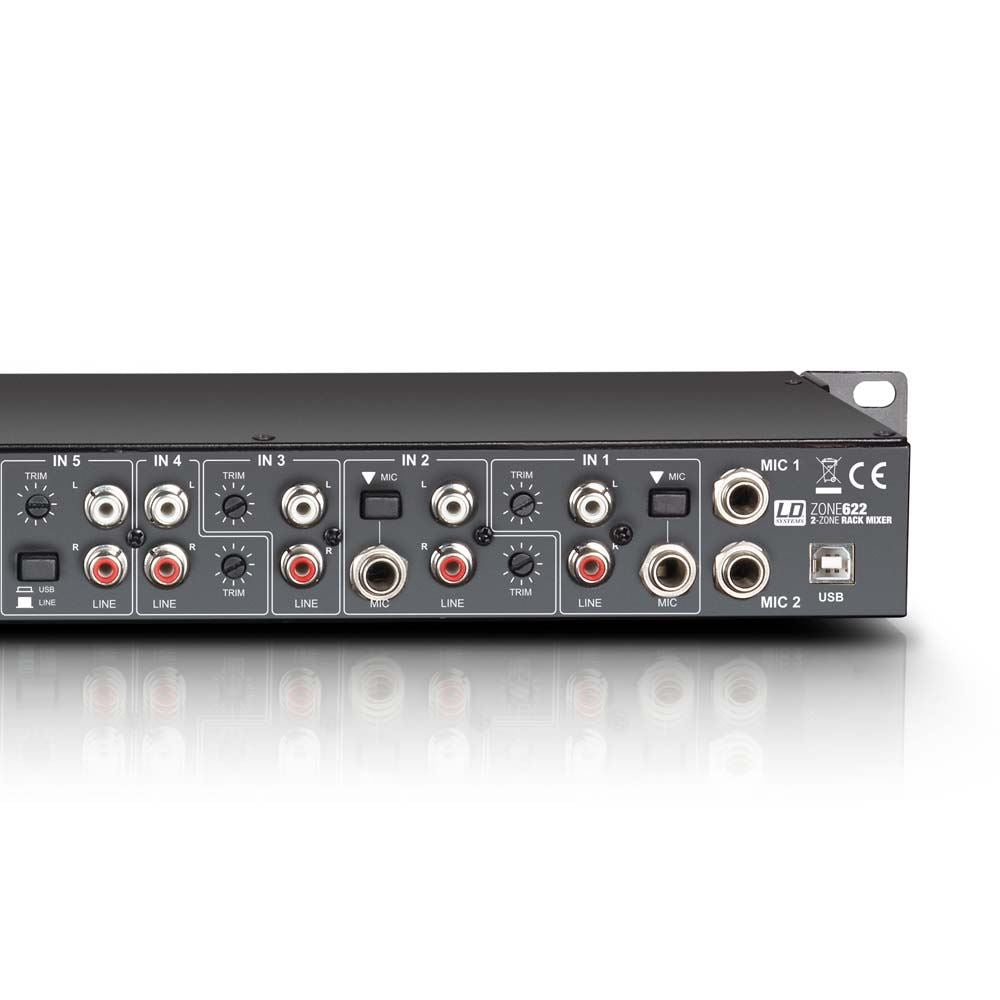

Line-/Mikrofon-Eingangsanschlüsse: 2 x RCA, 3,5 mm Stereo-Klinke (Eingang 1), 6,3 mm Stereo-Klinke (symmetrisch)
Steuerelemente für den Line-/Mikrofonkanal: Cue, Level, Mic/Lline, Trim
Line-/Mikrofon-Anzeigeelemente: Cue-LED, Signa-LED
Line-Kanäle: 3
Line-Eingangsanschlüsse: Eingang 3-4: 2 x RCA, Eingang 5: 2 x RCA + USB
Line-Kanal-Steuerelemente: Cue, Level, Trim
Anzeigeelemente des Line-Kanals: Cue-LED, Signa-LED
Eingangsimpedanz des Line-Kanals: 4 kOhm
Eingangsempfindlichkeit der Line-Kanäle: 1,5 V
Line-Kanäle THD: 0,03 %
Eingangsempfindlichkeit AUX/Line: 3 V
FOH-Kanäle: 1
FOH-Eingangsanschlüsse: 6,3 mm Stereo-Klinke (2 x symmetrisch)
FOH-Eingangskontrollen: Cue, Pegel
FOH-Eingangsanzeigeelemente: Cue-LED, Signa-LED
Line-Ausgänge: 3 (Master – Stereo, Zone – Mono, Rec – Stereo)

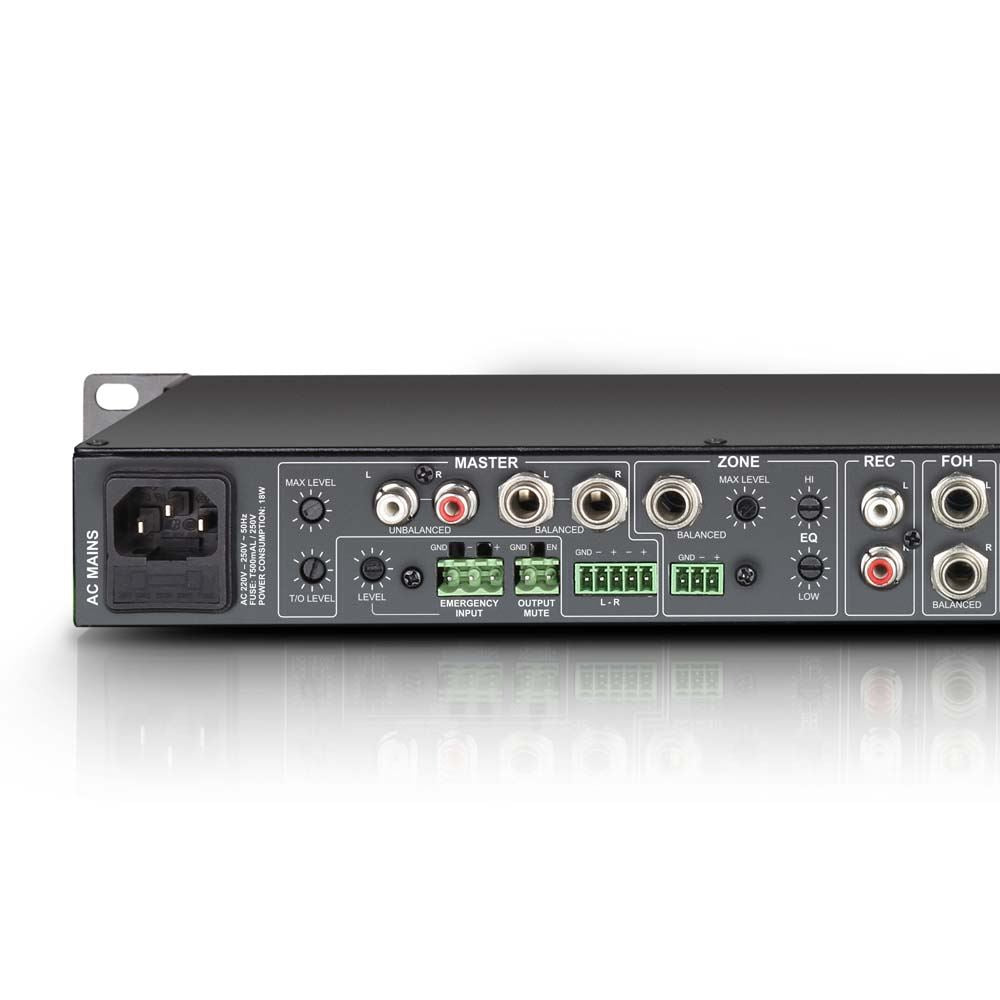

Ausgangsanschlüsse Master: 6,3-mm-Stereo-Klinkenstecker (2 x symmetrisch), RCA (x2), Klemmenblock

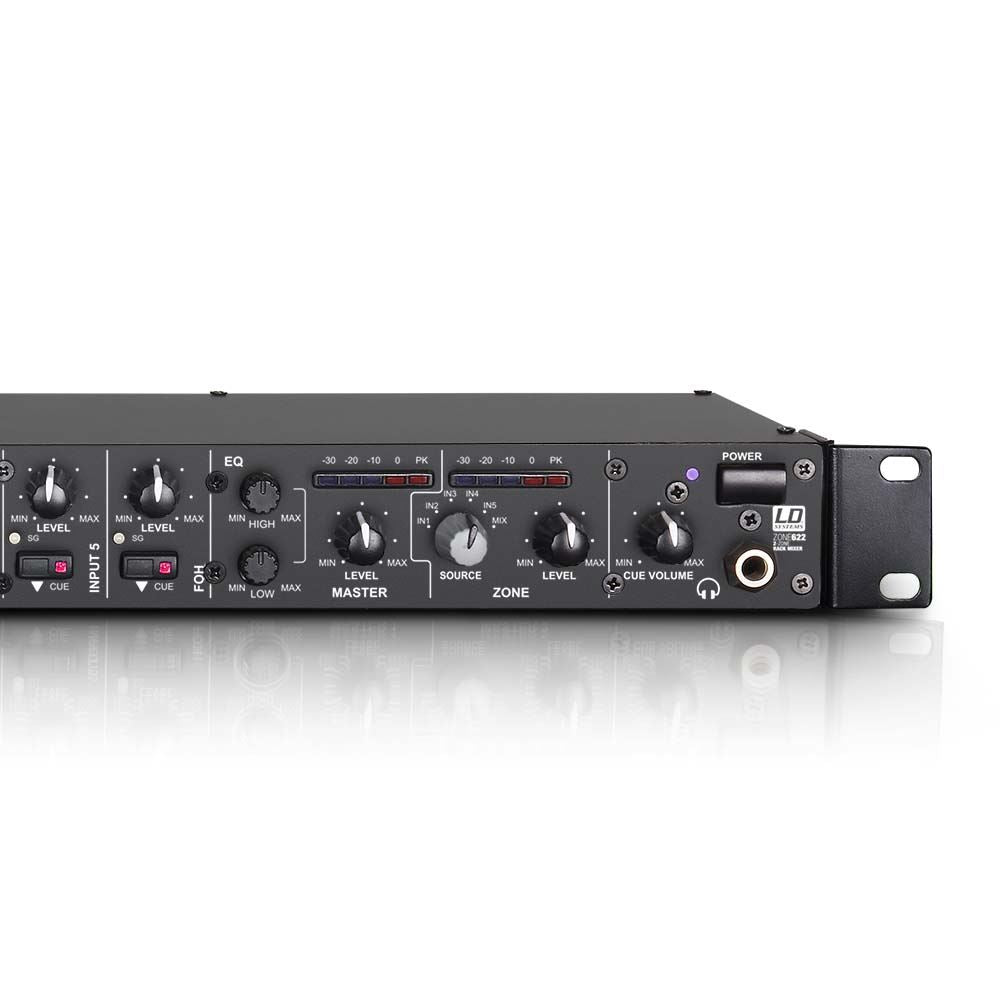

Master-Regler: EQ Hi, EQ Low, Level, Max. Ebene
Hauptanzeigeelemente: 5-Segment-Pegelmesser
Master-Ausgangspegel: (symmetrisch) 24 dBu, (unsymmetrisch) 18 dBu
Zonen-Ausgangsanschlüsse: 6,3-mm-Stereo-Klinkenstecker (symmetrisch), Klemmenblock
Zonensteuerung: EQ Hi, EQ Low, Level, Max. Pegel, Quelleneingang 1-5/Mix
Elemente der Zonenanzeige: 5-Segment-Pegelmesser
Zonen-Ausgangspegel: 24 (symmetrisch/unsymmetrisch) dBu
Ausgangsanschlüsse Rec: 2 x RCA
Kopfhörerausgang: 1
Kopfhörerausgang: 6,3 mm TRS
Steuerelemente für den Kopfhörerausgang: Cue-Lautstärke
Kopfhörer-Ausgangsspannung: (@ 32 Ohm) 1,25 V
Zusätzliche Eingänge: 2 (Notfalleingang, Ausgangsstummschaltung)
Anschlüsse Zusätzliche Eingänge: Klemmenblock
Zusätzliche Eingabesteuerung: Level-Notfalleingabe
Zusätzliche Bedienelemente: Netzschalter
Zusätzliche Anzeigeelemente: Power-LED
Betriebsspannung: 220 - 250 V AC, 50 Hz
Netzanschluss: IEC-Stromanschluss
Stromverbrauch: 18 W
Sicherung: T 500 mA / 250 V
Breite: 485 mm
Höhe: 44 mm
Tiefe: 179 mm
Gewicht: 2,4 kg
Zubehör (im Lieferumfang enthalten): Netzkabel, Klemmenblöcke
