LD Systems ZONE 624 Mélangeur 4 zones 19" 3U

Mélangeur 4 zones ZONE 624 de LD Systems

Le ZONE 624 est un mixeur de zone entièrement équipé avec 6 canaux ligne et 2 canaux microphone, qui peuvent être assignés à une sortie stéréo ou mono master. Le dispositif compact en rack 3U dispose également d'entrées pour un système d'annonce d'urgence externe et d'une mise en sourdine télécommandée. Grâce à sa connectivité étendue, la ZONE 624 est la solution de centre de contrôle extrêmement flexible pour les systèmes de sonorisation dans les points de vente alimentaires, les clubs, les hôtels, les centres de remise en forme et bien d'autres domaines.

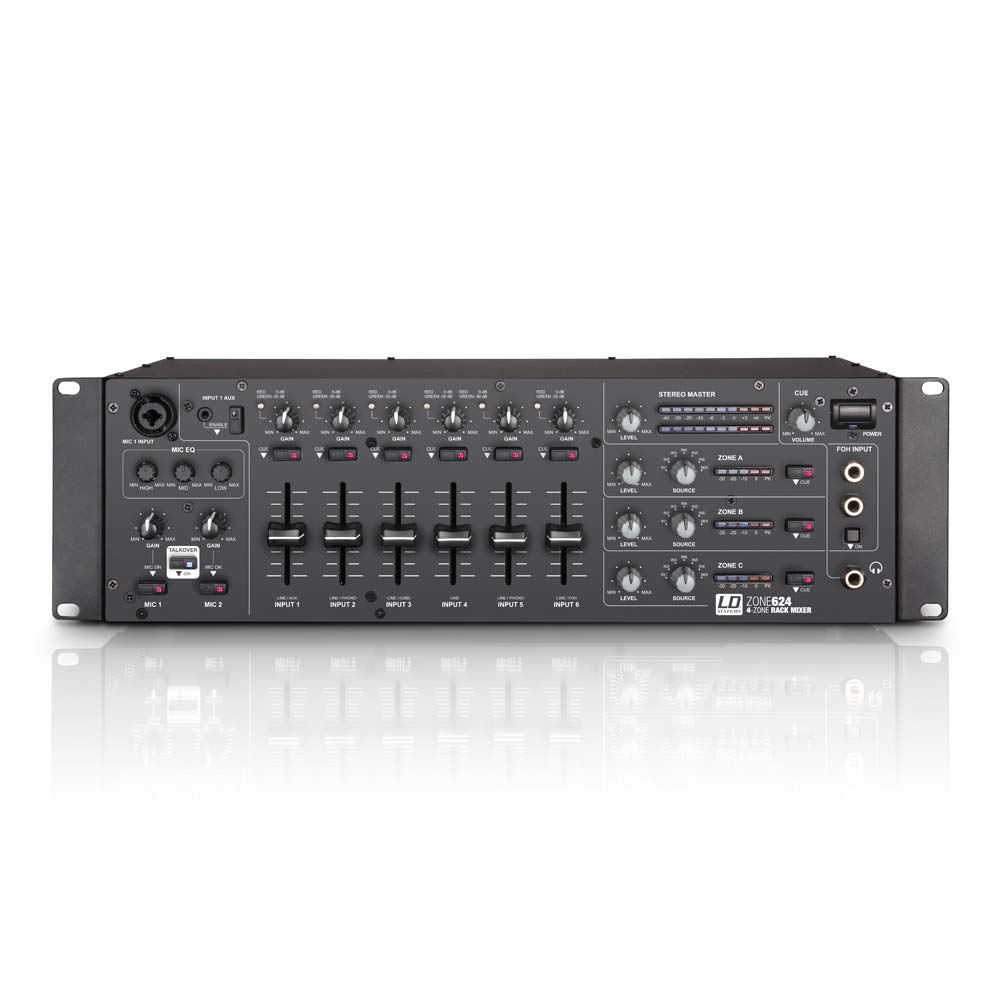

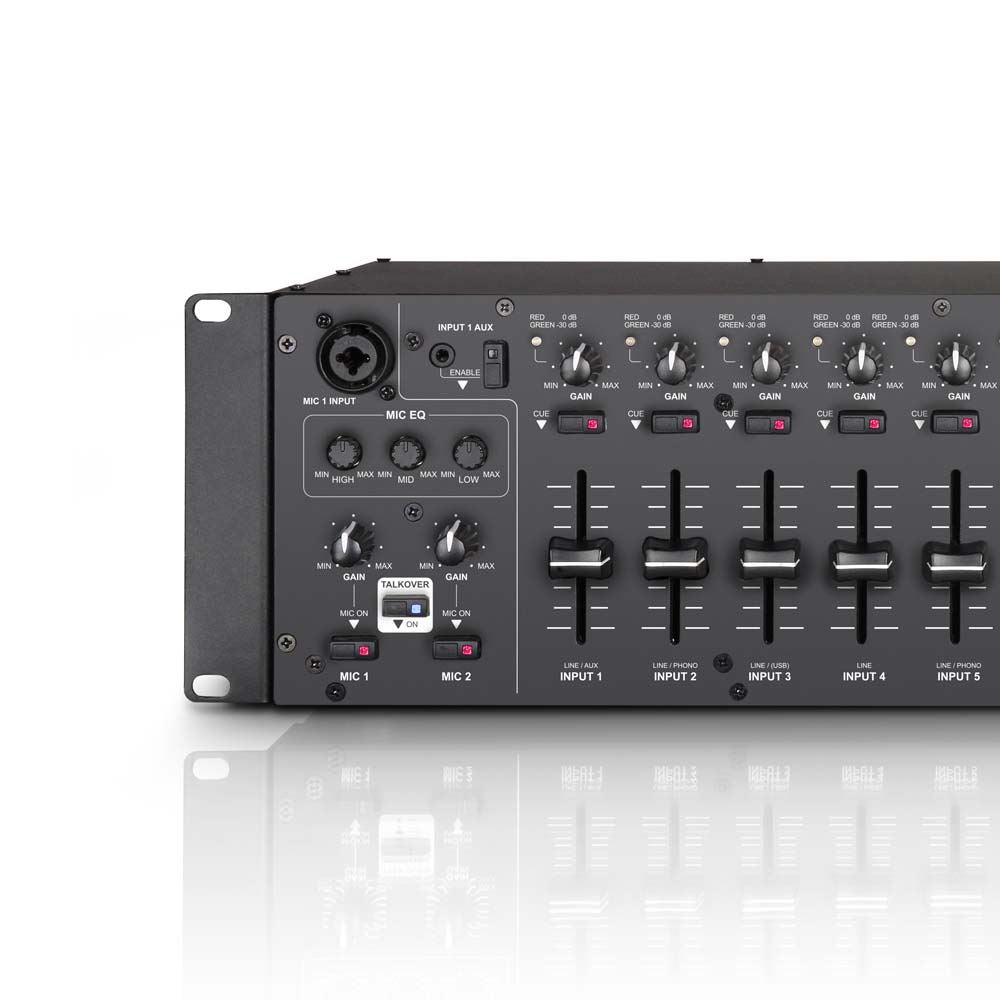

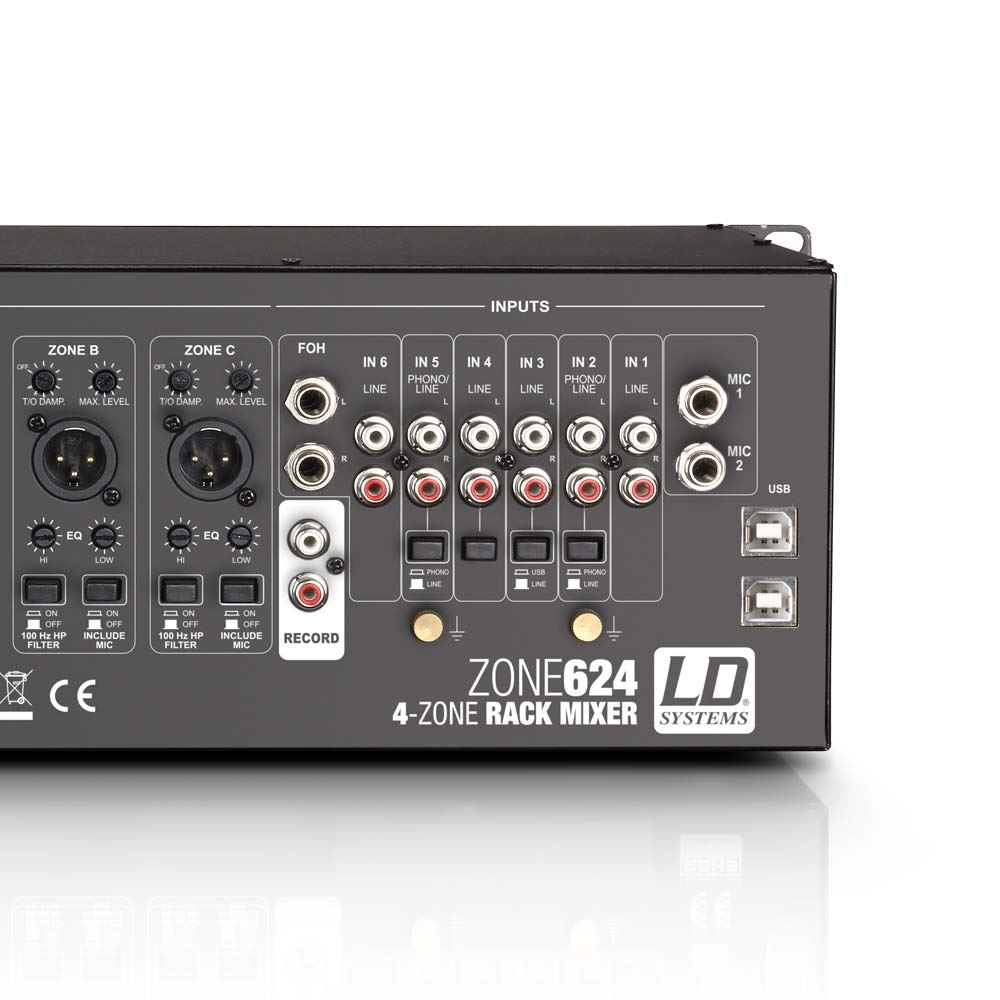

Les deux entrées microphone symétriques disposent d'un égaliseur 3 bandes partagé, d'une alimentation fantôme 12 V et de fonctions Talkover ; l'atténuation Talkover peut être réglée individuellement pour toutes les sorties de zone à l'arrière de l'appareil. Les 6 canaux d'entrée stéréo de la ZONE 624 sont équipés de contrôle de gain, de LED de signal et de crête, de faders de 45 mm, de boutons Cue et de connexions RCA ; canal 6, en plus d'entrées TRS symétriques pour les signaux FOH. L'appareil dispose également d'une entrée Aux commutable via mini-jack 3,5 mm et d'un port USB, qui est utilisé comme entrée et sortie stéréo (sortie d'enregistrement) et transforme la ZONE 624 en une interface audio externe.

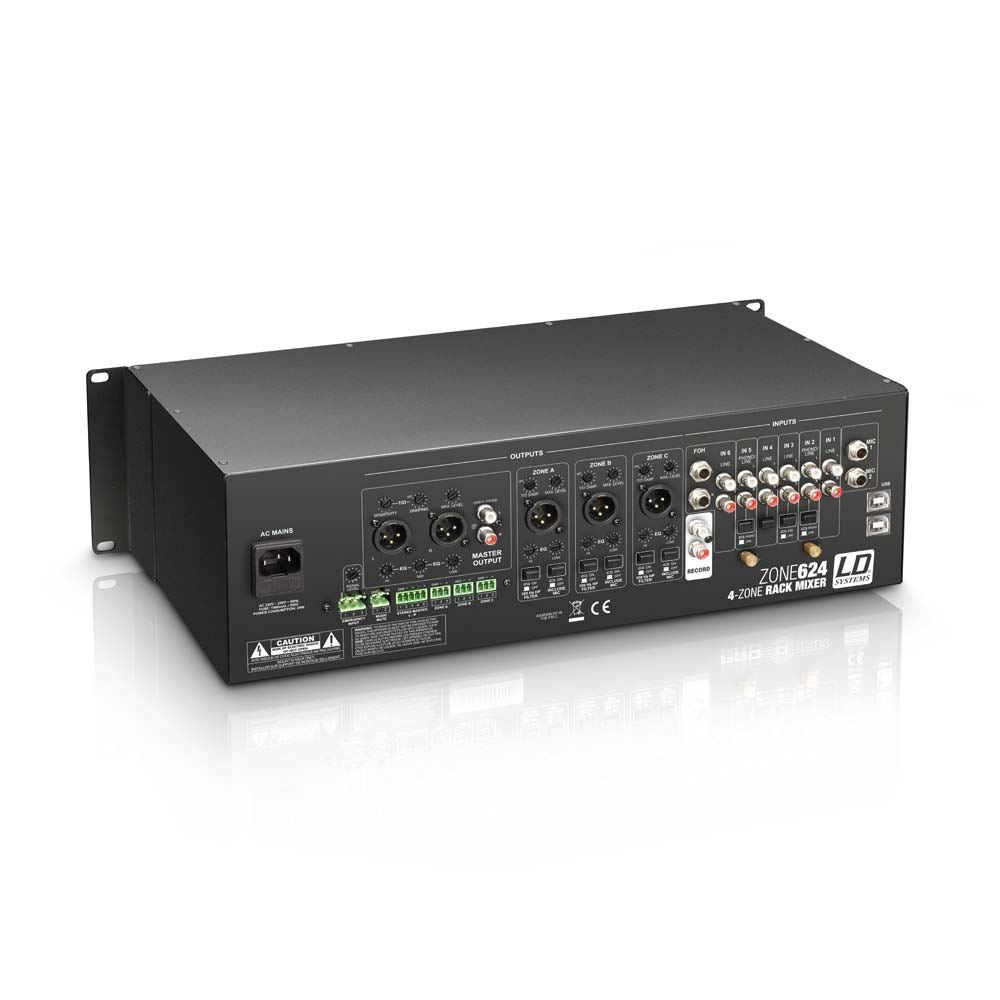

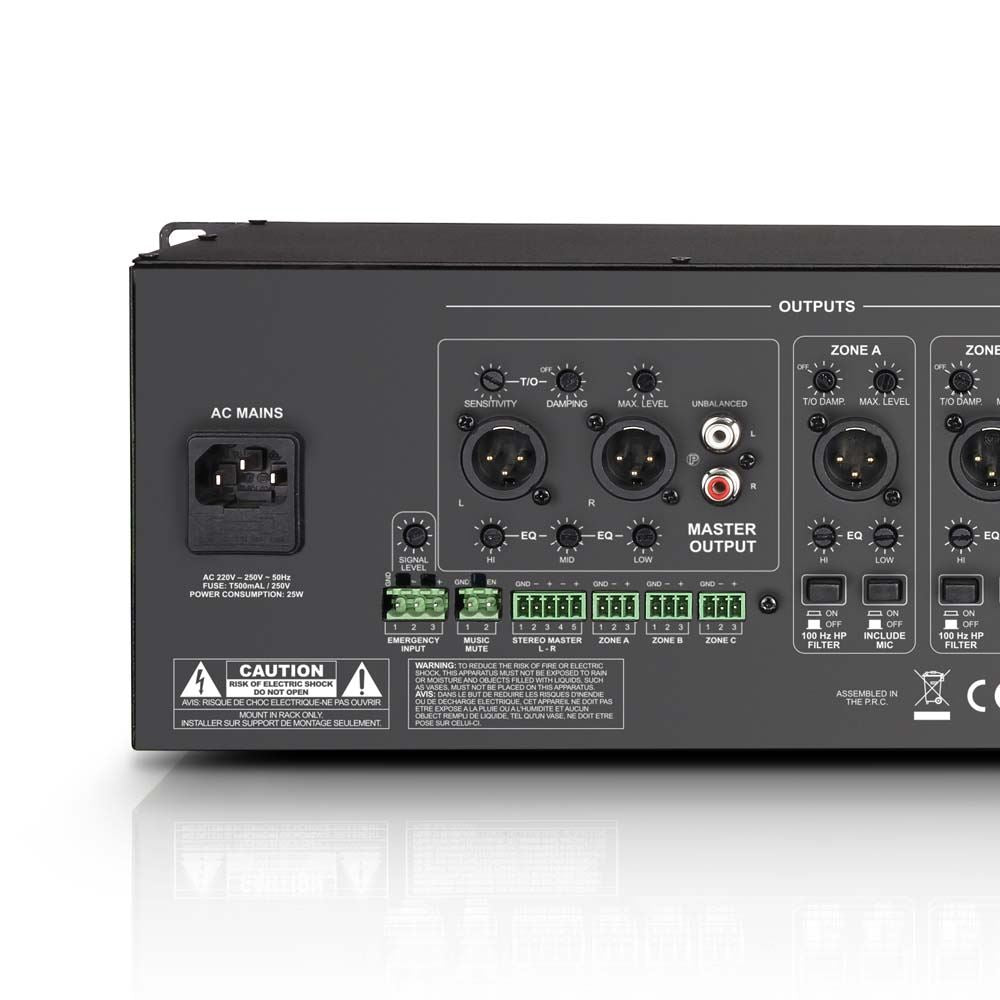

Les sorties de la section principale sont symétriques électroniquement et utilisent des connecteurs XLR et des connecteurs à bornier. La zone stéréo dispose également de connecteurs RCA asymétriques. Le niveau de sortie maximum pour toutes les zones peut être réglé individuellement. Les trois sorties mono de la ZONE 624 disposent chacune d'un égaliseur 2 bandes, d'un filtre passe-haut 100 Hz sélectionnable et d'un commutateur de sourdine MIC avec indicateur de niveau ; les entrées 1 à 6 ou le signal maître stéréo peuvent être sélectionnés comme source. La sortie stéréo est équipée d'un égaliseur 3 bandes, d'un contrôle pour la sensibilité Talkover et de deux indicateurs de niveau en chaîne à LED. De plus, la ZONE 624 dispose d'une sortie d'enregistrement et d'une prise casque PFL contrôlable pour la prévisualisation.

Caractéristiques
Type de produit : Mélangeurs
Type : Installations, stéréo
Nombre de zones : 4 (Maître, Zone AC)
Type : Installations, stéréo
Hauteur d'installation : 3 U
Canaux d'entrée au total : 8 (2x micro, 1x AUX/ligne, 2x phono/ligne, 2x ligne, 1x FOH/ligne
Réponse en fréquence : 20 - 40 000 Hz
Canaux micro : 2 (avec alimentation fantôme 12 V)
Connexions des canaux du microphone : jack stéréo 6,3 mm (2 x symétriques), XLR
Commandes des canaux du microphone : 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1x EQ Mid, 2 x gain, 2x On/Off
Éléments d'affichage des canaux de microphone : On-LED
Impédance d'entrée des canaux de microphone : 4 kOhm
Sensibilité d'entrée des canaux du microphone : 4,5 mV
Canaux de microphone THD : 0,08 %
Canaux de ligne : 6 (Entrée 1 : Aux/Ligne, Entrée 2 + 5 : Ligne/Phono, Entrée 3 : USB/Ligne 4 : Ligne, Entrée 6 : Ligne/FOH
Connecteurs d'entrée ligne : entrée 2, 4 5 : 2 x RCA, Entrée 1 : 2 x RCA + jack stéréo 3,5 mm, entrée 3 : 2 x RCA + USB, entrée 6 : 4 x RCA + 2 x jack 6,3 mm
Commandes de canal ligne : 2x Phono/Line, activation AUX, Cue, FOH On, Gain, niveau
Éléments d'affichage du canal de ligne : Cue-LED, Signal/0 dB-LED
Impédance d'entrée du canal ligne : (Phono) 50 kOhm, 6 kOhm
Sensibilité d'entrée des canaux de ligne : (Phono) 25 m V, 2,1 V
Canaux de ligne THD : (Phono) 0,05 %, 0,02 %
sensibilité d'entrée AUX/Ligne : 3 V
Sorties ligne : 5 (Master - Stéréo, 3x Zone - Mono, Rec - Stéréo)
Connecteurs de sortie Master : 2 x XLR (symétrique), RCA (x2), bornier
Contrôles principaux : EQ Hi, EQ Low, EQ Mid, niveau, Max. Niveau, amortissement T/O, sensibilité T/O
Éléments d'affichage principaux : indicateur de niveau 2 x 10 segments
Niveaux de sortie principaux : (symétrique) 24 dBu, (asymétrique) 17 dBu
Connexions de sortie de zone : bornier, XLR (symétrique)
Contrôles de zone : passe-haut 100 Hz, Cue, EQ Hi, EQ Low, inclure micro, niveau, Max. Niveau, Source, T/O Humide
Éléments d'affichage de zone : indicateur de niveau à 5 segments
Niveaux de sortie de zone : 24 (symétrique/asymétrique) dBu
Connexions de sortie Rec : 2 x RCA
Sortie casque : 1
Port de sortie casque : 6,3 mm TRS
Commandes de sortie casque : Volume de repère
Tension de sortie casque : (@ 32 Ohm) 2,5 V
Entrées supplémentaires : 2 (entrée d'urgence, sortie muette)
Connexions Entrées supplémentaires : bornier
Commandes d'entrée supplémentaires : entrée d'urgence de niveau
Sensibilité d'entrée Entrée d'urgence : 5 V
Commandes supplémentaires : interrupteur d'alimentation
Éléments d'affichage supplémentaires : LED d'alimentation
Tension de fonctionnement : 220 - 250 V CA, 50 Hz
Connecteur secteur : connecteur d'alimentation IEC
Consommation électrique : 25 W
Fusible : T 500 mAL / 250 V
Largeur : 485 mm
Hauteur : 132 mm
Profondeur : 210 mm
Poids : 4,4 kg
Accessoires (inclus) : cordon d'alimentation, borniers
