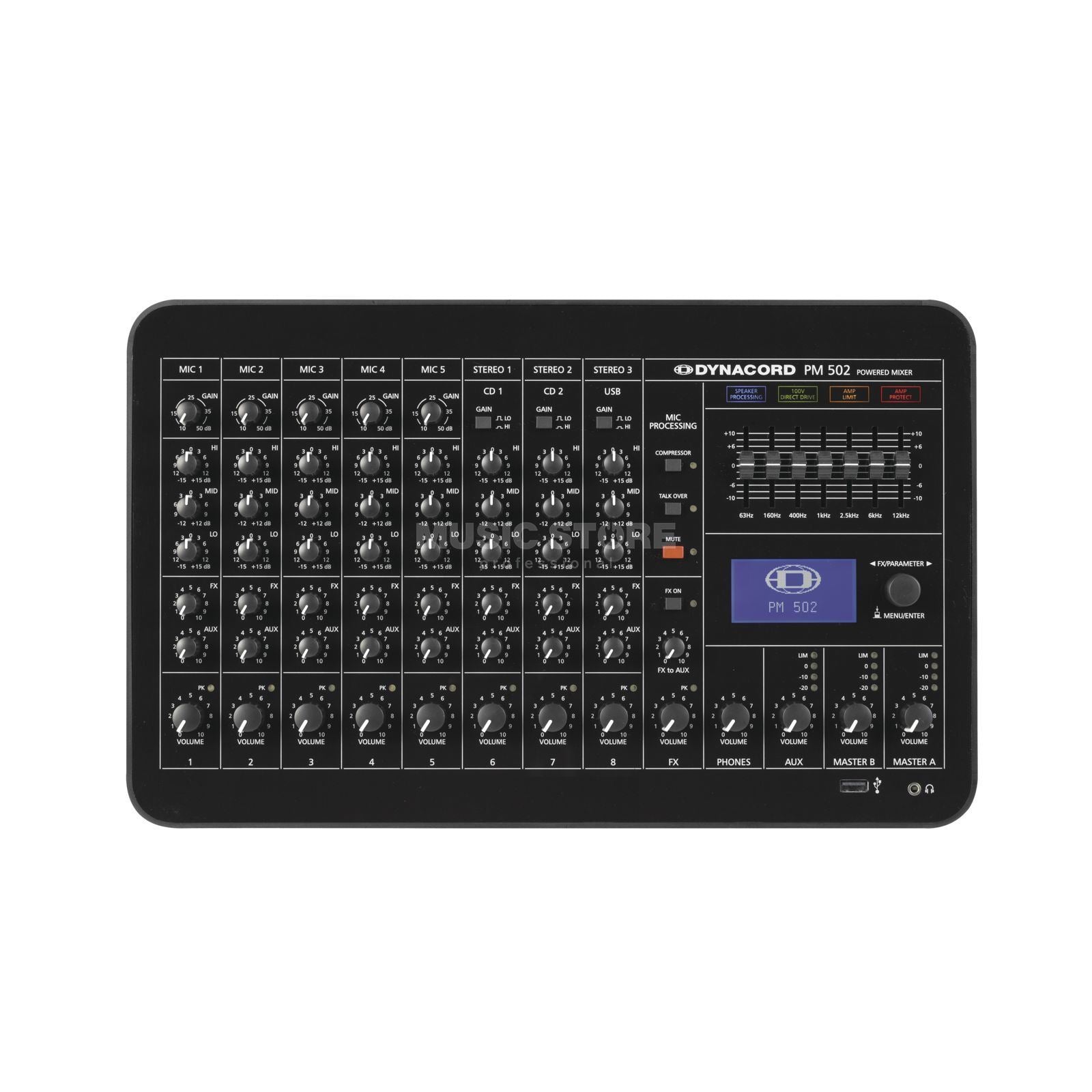

Dynacord PM 502 Table de mixage compacte à 8 canaux, 2 x 600 W, table de mixage d'effets USB

Le PM502 présente un design très moderne et convivial. Il combine les meilleurs circuits d'entrée analogiques et la meilleure surface de fonctionnement avec les avantages de sa section maître et amplificateur numérique, conçus pour une nouvelle dimension de flexibilité dans sa catégorie.

La structure d'entrée, ainsi que l'ensemble des fonctionnalités et de la connectivité, positionnent ce mixeur au cœur de nombreuses installations allant des bistros, petits clubs, boutiques, bars d'hôtels aux églises, mosquées et un large éventail d'applications similaires. De plus, le PM 502 est un outil extrêmement polyvalent pour une multitude d'applications live. Ce sera le choix idéal pour les artistes, DJ et petits groupes à la recherche d'une solution compacte et légère pour les applications live ou les salles de répétition. Le lecteur MP3 intégré en façade permet à l'utilisateur de lire facilement de la musique préenregistrée à partir d'une clé USB ou d'un disque dur. L'interface USB numérique supplémentaire à l'arrière permet également un enregistrement de base avec un PC.

Son ensemble de fonctionnalités comprend : 5 canaux d'entrée MIC/LINE avec compresseur/limiteur et fonction talk-over automatisée, 3 entrées stéréo dont des connecteurs Jack, RCA et USB, un lecteur intégré pour fichiers audio MP3 ou WAV, une section d'effets de haute qualité avec 32 préréglages modifiables. , 3 sorties Master avec égaliseur 7 bandes chacune et options de routage de signal flexibles, ligne à retard pour Master-B (150 msec / 50 m), contrôle du casque, traitement des haut-parleurs LPN, amplificateur de classe D avec 2 x 600 W / 4 Ohms IHF ‑A (2 x 450 W en continu), alimentation à plage automatique (100 V — 240 V), option Direct‑Drive pour les lignes d'enceintes 100 V, ensemble de protection complet, connectivité en direct et d'installation et kit de montage en rack en option.

8 canaux d'entrée avec 5 entrées micro/ligne et 3 entrées ligne stéréo
Puissance de sortie maximale de 2 x 600 watts, option d'entraînement direct 100 V
Processeurs FX de haute qualité, 32 préréglages modifiables
Interface USB, lecteur de fichiers pour fichiers MP3 et WAV
3 sorties Master avec égaliseur 7 bandes chacune et delay pour Master B

Caractéristiques
Canaux (mono + stéréo) 5 + 3
Entrées microphone 5 x prise XLR/Jack
Auxiliaires (FX, AUX) 1 poste, 1 pré
Max. puissance de sortie monocanal, marge dynamique, IHF-A
en 4 Ω 640 W
en 8 Ω 350 W
Max. puissance de sortie double canal, marge dynamique, IHF-A
en 4 Ω 2 x 600 W
en 8 Ω 2 x 340 W
Max. puissance de sortie monocanal, continue, 1 kHz, THD = 1 %
en 4 Ω 500 W
en 8 Ω 280 W
Max. puissance de sortie bande moyenne, 1 kHz, THD = 1%, double canal
en 4 Ω 2 x 450 W
en 8 Ω 2 x 270 W
Puissance de sortie nominale, 20-20 000 Hz, THD < 0,5 %, un canal chargé
en 4 Ω 400 W
en 8 Ω 240 W
Max. puissance de sortie, mode Direct Drive (configuration pont),
continu, 1 kHz, THD = 1%
en 12 Ω 680 W
Max. tension de sortie, amplificateur de puissance, 1 kHz, sans charge
Mode double canal 52 Vrms
Mode entraînement direct 100 Vrms
THD, à 1 kHz, MBW = 22 kHz
Entrée MIC vers master AL/R
sorties, +10 dBu, typique < 0,015 %
Entrée micro vers haut-parleur
sortie < 0,15%
DIM 30, entrée MIC vers haut-parleur
sortie, 3,15 kHz, 15 kHz < 0,05 %
IMD-SMPTE, entrée MIC vers haut-parleur
sorties, 60 Hz, 7 kHz < 0,15 %
Réponse en fréquence, -3 dB, réf. 1 kHz
N'importe quelle entrée dans n'importe quel mixeur
sortie 15–22 000 Hz
Toute entrée sur le haut-parleur
sortie 15–22 000 Hz
Diaphonie, 1 kHz
Amplificateur Ch1/Ch2 < -85 dB
Canal à canal < -78 dB
Atténuation du commutateur de sourdine du microphone > 100 dB
Canal VOL et envoi FX/AUX
atténuation > 85 dB
CMRR, entrée MIC, 1 kHz > 80 dB
Sensibilité d'entrée, tous les contrôles de niveau en max. position
MIC -65 dBu (435 µV)
LIGNE (mono) -45 dBu (4,35 mV)
LIGNE (stéréo) HI : -27 dBu (34,6 mV), LO : -11
dBu (218 mV)
CD (stéréo) -27 dBu (34,6 mV)
Max. niveau, table de mixage, entrée VOL down, sortie VOL up
Entrées MIC, GAIN au min.
position +11 dBu
Entrées ligne mono, GAIN à
min. position +30 dBu
Entrées ligne stéréo +26 dBu
Sortie PHONES +21 dBu
Sorties MASTER A, B, AUX +11 dBu
MICRO 2 kΩ
CD 10 kΩ
Toutes les autres entrées > 15 kΩ
TÉLÉPHONES 47 Ω
Toutes les autres sorties
(impédance équilibrée) 150 Ω
Bruit, entrées de canal vers sorties MASTER AL/R, MBW = 22 kHz, A-
pondéré
VOLUME MAÎTRE en baisse -99 dBu
Centre MAÎTRE VOLUME,
volume de tous les canaux baissé -90 dBu
Centre MAÎTRE VOLUME,
centre de volume de tous les canaux -85 dBu
Rapport signal/bruit, puissance
amplificateur, pondéré A, 450 W, 4
Ω 104 dB
Topologie de l'étage de sortie, amplificateur classe D
Filtre en plateau faible ±15 dB / 60 H
Filtre médium ±12 dB / 2,4 kHz
Filtre en plateau élevé ±15 dB / 12 kHz
Master EQ 7 bandes (63, 160,
400, 1k, 2,5k, 6k, 12k Hz) ±10 dB / Q = 1,5
Filtre coupe-bas, microphone
traitement (commutable)
80 Hz, 18 dB/oct. ou 150 Hz,
12 dB/oct.
Filtre coupe-bas, amplificateur
(engagé en Direct Drive
mode) 50 Hz ou 70 Hz, 18 dB/oct.
Traitement des haut-parleurs LPN, commutable
Retard MASTER B, sélectionnable 0–145 ms (0–50 m)
Type Multi-effets stéréo 24/48 bits
processeur
Préréglages d'effets 32 préréglages d'usine, modifiables par l'utilisateur
Pédale de commande à distance
Écran 128 x 64 pixels, LCD
Lecteur audio (USB en façade)
Alimentation en mode de commutation
alimentation (contrôlée par µC) FAT 32
Fichier audio pris en charge
formats MP3, WAV
Interface USB2.0, femelle type A
Alimentation USB, max.
courant nominal (court
résistant aux circuits) 5 V, 500 mA
Interface audio numérique (USB sur le panneau arrière)
Canaux 2 entrées, 2 sorties
Conversion AD/DA 16 bits, delta-sigma
Taux d'échantillonnage 32/44,1/48 kHz
Interface PC USB2.0, femelle type B
MAÎTRE A, B, AUX
sorties Limiteurs de crête réglables, -10 –
+11 dBu
Amplificateur Limiteurs audio, haute température,
DC, HF, court-circuit, crête
limiteurs de courant, délai d'allumage,
retour CEM
Alimentation en mode de commutation
(contrôlée par µC) Limiteurs de courant d'appel, secteur
sur/sous-tension, coupure secteur
courant, haute température
Refroidissement Ventilateur à vitesse continue
Alimentation fantôme, commutable 48 V DC
Entrée d'alimentation CA 100 à 240 V CA, 50 à 60 Hz
Consommation électrique, à 1/8
puissance de sortie maximale, 4 Ω 180 W
Classe de sécurité I
Température de fonctionnement 5° à 40° C (40° à 105° F)

Dimensions
395x244x241mm
Montage en rack : 483 x 223 x 310,3 mm (7 UH)

Poids
Poids net 4,9 kg
Poids d'expédition 6,4 kg
